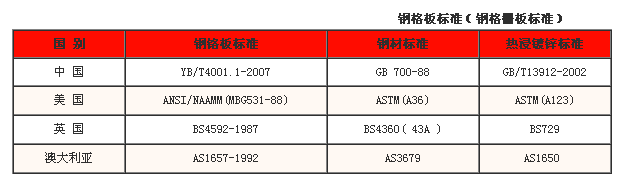

格柵板|鋼格板|鋼格柵板標準


鋼格板設計注意事項（鋼格柵板設計注意事項）

（一）工作平臺鋼格板及通道鋼格板的設計應避免由墜落物體引起的危險：

（1）為了防止物體通過平臺鋼格板及通道鋼格板墜落產生的危險，平臺鋼格板及通道鋼格板應沒有任何大于鋼格板凈空間隙的缺口。

（2）工作平臺鋼格板或通道鋼格板的凈空間隙應不能讓直徑35mm的球體通過下落。

（3）在有人的地方上面的平臺鋼格板及通道鋼格板的凈空間隙應不能使直徑20mm的球體通過下落，否則應采用其他適當設施保證同等的安全水平。

（二）工作平臺鋼格板及通道鋼格板的設計應避免行人絆倒危險：

為了避免行人絆倒危險，鋼格板應平坦，相鄰的鋼格板、鋼格板與構件之間的最大高度差應不超過4mm。

（三）工作平臺鋼格板及通道鋼格板的設計應防止鋼格板墜落的風險：

（1）為了要防止墜落的風險，鋼格板的安裝盡量用焊接方法固定。

（2）鋼格板按照鋼結構平板構件進行安裝，安裝后不能橫向移動或脫離支撐架，鋼格板承載扁鋼方向兩端在支撐架上的支撐長度每端不得小于25mm。

（3）需要活動和可拆卸的鋼格板，必須用鋼格板專用的安裝夾具固定好。防止該構件的任何移位；安裝夾根據需方要求可由生產廠供應，除不銹鋼材料制造的安裝夾外，碳鋼制作安裝夾必須經熱浸鍍鋅表面處理，建議安裝夾用螺栓經熱浸鍍鋅表面處理，螺栓直徑不得小于8mm，每件鋼格板使用安裝夾的數量不得少于4只。

（4）為了查明任何腐蝕或任何危險的松動或夾緊件位置的變化，應隨時對附件的緊固狀態進行檢查。

（四）工作平臺鋼格板及通道鋼格板的設計應防止行人滑倒危險：

鋼格板具有較好的防滑性能。對于帶坡度而坡度不超過10度的工作平臺或積存液體或油污的場合，建議選用齒型鋼格板，超過10度坡度的工作平臺，應采取更為切實可行的防滑措施，以防止行人滑倒危險。

（五）工作平臺鋼格板及通道鋼格板的尺寸：

（1）鋼格板單人通道寬度應不小于600mm。當鋼格板通道經常有人通過或多人同時交叉通過時，寬度應增加至

1200mm。

（2）鋼格板通道如果作為撤離路線，其寬度應滿足特定法規的要求。如果沒有特定法規，寬度應不小于1200mm。

（六）工作平臺鋼格板及通道鋼格板的設計荷載：

（1）對于單人操作的作業平臺，設計荷載通常為1.5kN，分布在200mm×200mm的整個面積上。

（2）檢修平臺一般按4kN/㎡均布荷載設計。

（3）單人通行的鋼格板通道，其均布荷載能力不小于3.0

kN/㎡。
